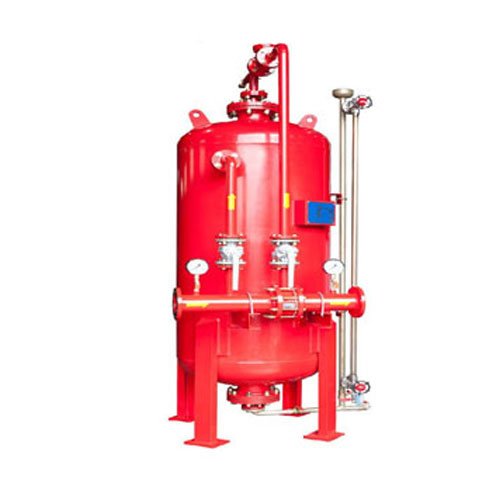

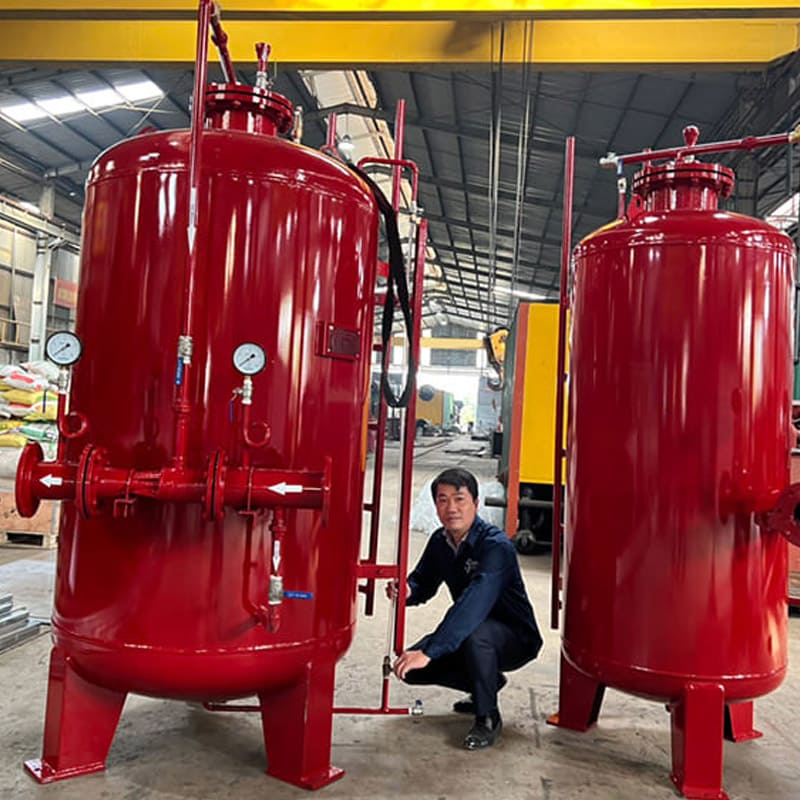

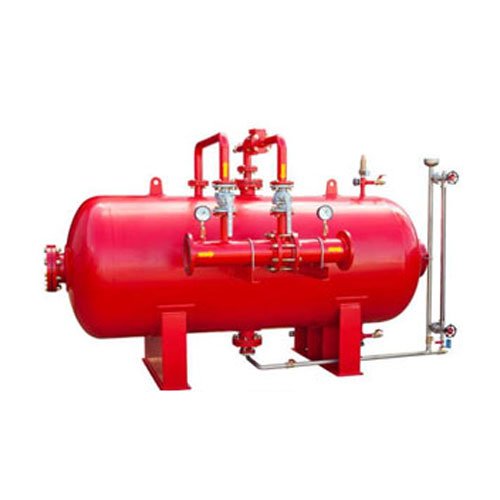

Bồn chứa Foam Changder chữa cháy

Mô tả

CÔNG NĂNG SỬ DỤNG

• Bồn chứa Foam là một phần không thể thiếu trong hệ thống chữa cháy bằng chất tạo bọt.
• Bồn chứa foam cung cấp chất tạo bọt cô đặc (Foam concentrate) để hòa trộn với nước tạo thành dung dịch tạo bọt.
• Thiết bị tương thích để lắp đặt với các thiết bị có nhãn hàng khác.

ĐẶC TÍNH KỸ THUẬT

• Thiết kế và lựa chọn vật liệu gia công bồn chứa foam phù hợp với các yêu cầu của tiêu chuẩn ASME Code Section VIII dành cho bồn áp lực, đáp ứng chuẩn áp suất làm việc PN10 hoặc PN16.
• Tổ hợp bồn chứa foam bao gồm đầy đủ phụ kiện yêu cầu: thước kiểm tra mực nước, các van ứng dụng và các đồng hồ kiểm tra áp suất.

NGUYÊN LÝ HOẠT ĐỘNG

• Khi sự cố xảy ra tín hiệu được gửi về trung tâm điều khiển xả foam, từ đây trung tâm điều khiển kích hoạt mở van điện từ, sau khi mở van điện từ áp lực nước đẩy vào đường ống dẫn tới bồn foam và bộ trộn
• Hệ thống chữa cháy Foam sử dụng áp lực nước trong đường ống chữa cháy để bóp túi PVC hoặc cao su, đẩy Foam ra ngoài vào bộ trộn Foam.
• Bộ trộn Foam có tác dụng nhằm điều chỉnh lượng Foam kết hợp với dòngnước chảy qua theo 1 tỷ lệ nhất định nào đó để tạo ra dung dịch Foam có tỷ lệ như thiết kế.

CẤU TẠO

• Bồn chứa Foam là một bồn thép chịu áp lực, bên trong bồn là một túi PVC hoặc cao su có tính đàn hồi chứa foam cô đặc.
• Do áp suất đường ống cấp nước chữa cháy tác động vào túi chứa foam, ép đẩy foam ra ngoài nên áp suất của dòng chảy foam đi vào bộ trộn tương đương áp suất của dòng nước đi vào bộ trộn. Dẫn đến, tỷ lệ trộn foam tại bộ trộn ổn định theo đúng thiết kế yêu cầu.

LƯU Ý

• Không gia công nhiệt trên thân bồn vì có thể làm hỏng túi chứa foam bằng cao su.
• Xả áp suất trước khi bảo trì hoặc kiểm tra mực foam.
• Nên được lắp đặt dưới bóng

ĐẶC TÍNH KỸ THUẬT

Khi nạp foam vào bồn cần lưu ý:

• Túi cao su có thể bị rách, vỡ khi nạp foam với áp lực cao nên không dùng bơm công suất lớn để nạp foam.
• Túi cũng có thể bị hư hỏng do ma sát khi vận động bởi tác động của dòng nạp foam nên cần bổ sung một lượng nước nhỏ (5% thể tích bồn) vào bên ngoài túi, trong bồn.
